Предохранители и реле Lada 2108/2109/21099 I (1984–2004)
Лада 2108/2109/21099 · 1984–2004 · рынок RF · 3 двигателя · 4 модификации
Данные по руководству производителя Automóviles VAZ-2109, -21091, -21093, -21096, -21097, -21098. Manual de servicio (руководство по эксплуатации на исп. яз., AVTOLADA, изд. № 1054А), стр. 67, проверено 25.09.2026.
Предохранители Lada 2108/2109/21099 I (1984–2004) — 2 блока, 17 предохранителей; главный в моторном отсеке: Под капотом у ветрового стекла: монтажный блок 2108-3722010 на 16 плавких вставок (машины с «низкой» панелью приборов); крышку снимают, потянув вверх за выступы с обеих сторон (рис. 57).
Предохранители и реле
Блок в моторном отсеке — Под капотом у ветрового стекла: монтажный блок 2108-3722010 на 16 плавких вставок (машины с «низкой» панелью приборов); крышку снимают, потянув вверх за выступы с обеих сторон (рис. 57)
| № | Номинал | Цепь | Тип |
|---|---|---|---|
| 1 | 8 А | Резервный | — |
| 2 | 8 А | Резервный | — |
| 3 | 8 А | Электродвигатели очистителей фар (в момент включения); реле включения очистителей фар (контакты); клапан омывателя фар | — |
| 4 | 16 А | Электродвигатель вентилятора отопителя; электродвигатели очистителей фар (в рабочем режиме) и обмотка их реле; электродвигатель насоса омывателей; электродвигатель очистителя заднего стекла, реле времени и клапан омывателя заднего стекла; клапан омывателя ветрового стекла; реле электровентилятора радиатора (обмотка); реле обогрева заднего стекла (обмотка) и контрольная лампа обогрева | — |
| 5 | 8 А | Указатели поворота и реле-прерыватель (в режиме указания поворота), контрольная лампа указателей поворота; лампы света заднего хода; электродвигатель и реле стеклоочистителя; обмотка возбуждения генератора (при пуске); контрольные лампы уровня тормозной жидкости, давления масла, воздушной заслонки карбюратора, стояночного тормоза; табло STOP; указатели температуры охлаждающей жидкости и уровня топлива с лампой резерва; вольтметр | — |
| 6 | 8 А | Лампы стоп-сигнала; плафон освещения салона | — |
| 7 | 8 А | Фонари освещения номерного знака; лампа освещения моторного отсека; лампы освещения приборов; контрольная лампа габаритного света; подсветка рычагов отопителя; лампа освещения прикуривателя | — |
| 8 | 16 А | Электродвигатель вентилятора радиатора и реле его включения (контакты); звуковые сигналы и их реле | — |
| 9 | 8 А | Габаритный свет: левая фара и левый задний фонарь | — |
| 10 | 8 А | Габаритный свет: правая фара и правый задний фонарь | — |
| 11 | 8 А | Указатели поворота и реле-прерыватель в режиме аварийной сигнализации; контрольная лампа аварийной сигнализации | — |
| 12 | 16 А | Элемент обогрева заднего стекла; реле обогрева заднего стекла (контакты); розетка переносной лампы; прикуриватель | — |
| 13 | 8 А | Дальний свет правой фары | — |
| 14 | 8 А | Дальний свет левой фары; контрольная лампа дальнего света | — |
| 15 | 8 А | Ближний свет левой фары | — |
| 16 | 8 А | Ближний свет правой фары | — |
Блок отдельно — Навесной предохранитель в жгуте проводов к выключателю задних противотуманных фонарей
| № | Номинал | Цепь | Тип |
|---|---|---|---|
| 1 | 8 А | Лампы задних противотуманных фонарей и их контрольная лампа | — |
Фото владельцев

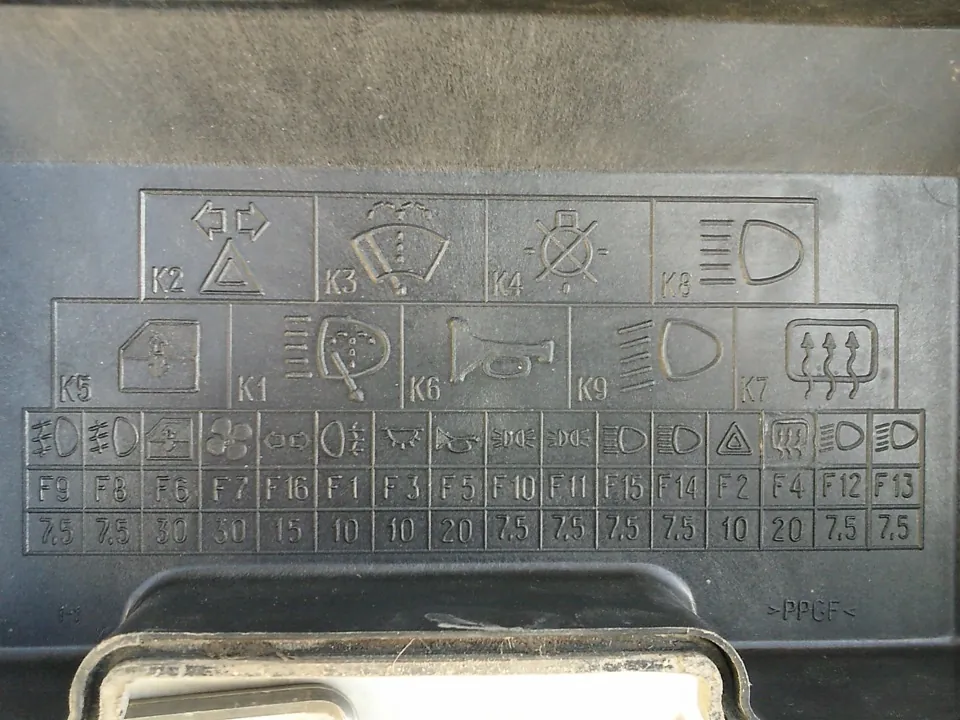

Поздний монтажный блок 2114-3722010-08 (Lada 2109 2004 года, «высокая» панель): на крышке номера F1–F16 и номиналы от 7,5 до 30 А — другие, чем в таблице руководства для блока 2108-3722010. Фото: MEG-45, DRIVE2
Фото прислали владельцы в открытых чатах и сообществах, ссылка ведёт на исходный пост. Автор может попросить убрать фото через страницу «Контакты».
Уточнения
Блоки Lada 2108/2109/21099 I по руководству Lada: в моторном отсеке (Под капотом у ветрового стекла: монтажный блок 2108-3722010 на 16 плавких вставок (машины с «низкой» панелью приборов); крышку снимают, потянув вверх за выступы с обеих сторон (рис. 57)) — 16 предохранителей; отдельно (Навесной предохранитель в жгуте проводов к выключателю задних противотуманных фонарей) — 1 предохранитель.
Розетка 12 В и прикуриватель Lada 2108/2109/21099 I защищены предохранителем № 12, 16 А, блок в моторном отсеке.
За что отвечают предохранители Lada 2108/2109/21099 I: звуковой сигнал — № 8, 16 А; вентилятор радиатора — № 8, 16 А; вентилятор отопителя — № 4, 16 А; габаритные огни — № 9 и № 10, по 8 А; ближний свет — № 15 и № 16, по 8 А; омыватель — № 3 (8 А) и № 4 (16 А).
Что защищено у Lada 2108/2109/21099 I — например, 1 (8 А) — Резервный, 2 (8 А) — Резервный, 3 (8 А) — Электродвигатели очистителей фар (в момент включения); реле включения очистителей фар (контакты); клапан омывателя фар.
Вопросы и ответы
Где находится блок предохранителей Lada 2108/2109/21099 I?
У Lada 2108/2109/21099 I 2 блока: в моторном отсеке (Под капотом у ветрового стекла: монтажный блок 2108-3722010 на 16 плавких вставок (машины с «низкой» панелью приборов); крышку снимают, потянув вверх за выступы с обеих сторон (рис. 57)) и отдельно (Навесной предохранитель в жгуте проводов к выключателю задних противотуманных фонарей).
Где предохранитель прикуривателя 2108/2109/21099 I?
№ 12, 16 А в блоке в моторном отсеке — руководство Lada для Lada 2108/2109/21099 I.
Где предохранитель звукового сигнала 2108/2109/21099 I?
За звуковой сигнал Lada 2108/2109/21099 I отвечает № 8, 16 А, блок в моторном отсеке.
Предохранитель вентилятора радиатора Lada 2108/2109/21099 I — где стоит и какой номинал?
Вентилятор радиатора у Lada 2108/2109/21099 I: № 8, 16 А, блок в моторном отсеке — по руководству Lada.
Где предохранитель печки 2108/2109/21099 I?
№ 4, 16 А, блок в моторном отсеке — вентилятор отопителя Lada 2108/2109/21099 I.
Где предохранитель габаритов 2108/2109/21099 I?
№ 9 и № 10, по 8 А, блок в моторном отсеке — габаритные огни Lada 2108/2109/21099 I.
Какой предохранитель Lada 2108/2109/21099 I отвечает за ближний свет?
№ 15 и № 16, по 8 А, блок в моторном отсеке — ближний свет Lada 2108/2109/21099 I.
Где предохранитель омывателя 2108/2109/21099 I?
За омыватель Lada 2108/2109/21099 I отвечают № 3 (8 А) и № 4 (16 А), блок в моторном отсеке.
Где предохранитель стоп-сигналов 2108/2109/21099 I?
За стоп-сигналы Lada 2108/2109/21099 I отвечает № 6, 8 А, блок в моторном отсеке.
Предохранитель поворотников Lada 2108/2109/21099 I — где стоит и какой номинал?
За указатели поворота Lada 2108/2109/21099 I отвечают № 5 и № 11, по 8 А, блок в моторном отсеке.
Предохранитель заднего хода Lada 2108/2109/21099 I — где стоит и какой номинал?
За фонари заднего хода Lada 2108/2109/21099 I отвечает № 5, 8 А, блок в моторном отсеке.
Какой предохранитель Lada 2108/2109/21099 I отвечает за дворники?
Стеклоочиститель у Lada 2108/2109/21099 I: № 4 (16 А) и № 5 (8 А), блок в моторном отсеке — по руководству Lada.
Предохранитель дальнего света Lada 2108/2109/21099 I — где стоит и какой номинал?
За дальний свет Lada 2108/2109/21099 I отвечают № 13 и № 14, по 8 А, блок в моторном отсеке.
Какой предохранитель Lada 2108/2109/21099 I отвечает за обогрев заднего стекла?
Обогрев заднего стекла у Lada 2108/2109/21099 I: № 12, 16 А, блок в моторном отсеке — по руководству Lada.
Какой предохранитель Lada 2108/2109/21099 I отвечает за свет в салоне?
Освещение салона у Lada 2108/2109/21099 I: № 6, 8 А, блок в моторном отсеке — по руководству Lada.
Сколько предохранителей в Lada 2108/2109/21099 I?
В Lada 2108/2109/21099 I: 2 блока, 17 предохранителей.
От скольких до скольких ампер предохранители Lada 2108/2109/21099 I?
от 8 А до 16 А — все номиналы Lada 2108/2109/21099 I есть в таблице выше.
Источник
Данные по руководству производителя Automóviles VAZ-2109, -21091, -21093, -21096, -21097, -21098. Manual de servicio (руководство по эксплуатации на исп. яз., AVTOLADA, изд. № 1054А), стр. 67, проверено 25.09.2026.
Сверьте с руководством вашего автомобиля: комплектации и рынки различаются.
